مقاومت لوله های کاروگیت پلی اتیلن در شرایط سخت چگونست؟

پیمانکار زمانی مطمئن است که شبکه دفنی سال ها بدون نشتی و نشست کار کند. لوله های کاروگیت پلی اتیلن با ساختار دوجداره، سفتی حلقوی کنترل شده و آب بندی مطمئن، برای بارهای سنگین ترافیکی و محیط های خورنده انتخابی اقتصادی و ایمن اند. در ادامه، شاخص های مقاومت و الزامات اجرایی آنها به صورت فنی و مرحله ای توضیح داده می شود.

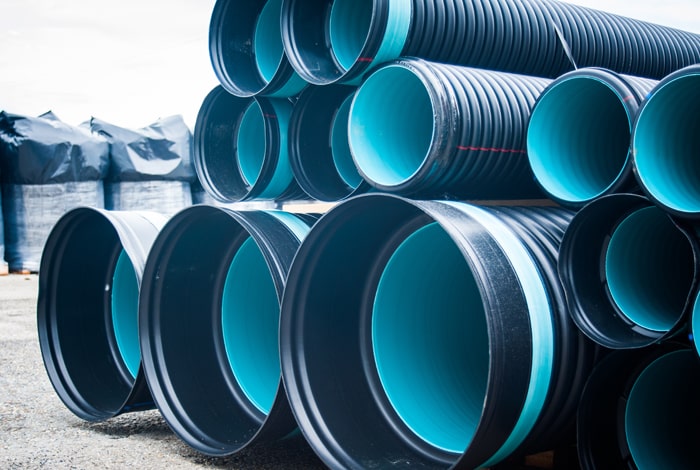

ساختار دوجداره و مفهوم سفتی حلقوی؛ پایه مقاومت لوله کاروگیت

دیواره بیرونی موج دار، بارهای حلقوی ناشی از فشار جانبی خاک و ترافیک را پخش می کند. لایه درونی صاف، جریان را با زبری هیدرولیکی بسیار کم عبور می دهد. رفتار سازه ای این لوله ها «خاک–لوله» است؛ یعنی مقاومت نهایی فقط به خود لوله وابسته نیست و کیفیت بستر، بکفیل و تراکم جانبی تعیین کننده است. معیار طراحی کلیدی، سفتی حلقوی (SN) بر اساس آزمون ISO 9969 است.

نوع دیواره: دوجداره (داخلی صاف، بیرونی کاروگیت)
شاخص طراحی: سفتی حلقوی SN (kN/m²) بر پایه ISO 9969
زبری هیدرولیکی: Manning n ≈ 0.009 – 0.010

مقاومت مکانیکی زیر بار خاک و ترافیک سنگین (SN4، SN8، SN16)

انتخاب SN به عمق دفن، نوع خاک، تراکم و کلاس بار ترافیکی وابسته است. در بارگذاری جاده ای و صنعتی، SN8 و SN16 پرکاربردند. کنترل خیز حلقوی پس از نصب، شاخص عملکرد است و معمولاً حدود 3 تا 5 درصد قابل قبول است. با بکفیل دانه ای و تراکم کافی، تحمل بارهای H-20/H-25 نیز میسر می شود.

دامنه قطر اسمی (ID/DN): 160 تا 2000 میلی متر (بسته به سازنده)
کلاس سفتی حلقوی: SN4، SN8، SN12.5، SN16 (kN/m²)
عمق دفن معمول: 0.8 تا 6 متر (با طراحی صحیح حتی بیشتر)
حد خیز مجاز بهره برداری: ≤ 5% (پذیرش اولیه اغلب تا 7%)
عایق بندی ترافیکی: قابل استفاده زیر خطوط پرتردد با بکفیل و تراکم کنترل شده

مقاومت شیمیایی و سایشی در فاضلاب، زهکشی و پساب صنعتی

پلی اتیلن سنگین در برابر طیف گسترده ای از اسیدها، بازها، نمک ها و آب های با TDS بالا پایدار است. عدم خوردگی الکتروشیمیایی، مزیت اصلی نسبت به بتن و فولاد گالوانیزه است. در پساب های حاوی شن و ذرات، مقاومت سایشی HDPE نسبت به بتن بالاتر گزارش می شود. محدودیت ها عمدتاً در اکسیدکننده های قوی داغ و برخی هیدروکربن های آروماتیک متمرکز است.

پایداری شیمیایی: pH≈1 تا pH≈14 (بسته به دما و غلظت)
اکسیدکننده های قوی (نظیر HNO₃ غلیظ، کلر آزاد داغ): با احتیاط/نامناسب
هیدروکربن های آروماتیک/حلال ها: ارزیابی موردی و محدودسازی دما
مقاومت سایشی: بسیار خوب در فاضلاب ماسه دار نسبت به بتن

مقاومت حرارتی، UV و یخ زدگی

عملکرد حرارتی پایدار در محدوده دمایی زیر صفر تا شرایط گرم فاضلاب حفظ می شود. افزودن دوده با درصد استاندارد، پایداری در برابر UV هنگام انبارش را تضمین می کند. ضریب انبساط حرارتی بالاتر از مصالح معدنی است، لذا طول گذاری و مفصل بندی باید انبساط را جذب کند.

دامنه دمای کارکرد پیوسته: حدود -20°C تا +60°C
حمل گذرای سیال گرم: تا ≈ 80°C (زمان محدود و ارزیابی موردی)
پایداری UV: دوده 2–3% طبق ISO 6964
ضریب انبساط خطی: ≈ 0.15–0.20 میلی متر/متر.°C

پاسخ لرزه ای، نشست های ناهمگون و انعطاف مفصل

انعطاف پذیری حلقوی و اتصالات ارتجاعی، جذب تغییرشکل های ناشی از زلزله و نشست های موضعی را تسهیل می کند. مفصل نر–مادگی با واشر EPDM معمولاً تا چند درجه انحراف زاویه ای و چند میلی متر حرکت محوری را بدون نشت تحمل می کند. این مزیت در خاک های ریزدانه نرم و مسیرهای دارای ریسک روانگرایی مهم است.

انحراف زاویه ای مفصل: معمولاً 2° تا 3° (بسته به قطر و سازنده)
حرکت محوری مجاز مفصل: چند میلی متر تا چند سانتی متر (ارزیابی کاتالوگ)
محدوده خیز بهره برداری لرزه ای: حفظ آب بندی تا ≈5% خیز

انتخاب قطر، SN و مواد اولیه متناسب با پروژه

گام نخست، تعیین دبی طرح و کنترل سرعت خودشو است. سپس با توجه به عمق دفن، نوع خاک و بار ترافیک، کلاس SN انتخاب می شود. مواد اولیه ترجیحاً PE100 با دوده یکنواخت و شاخص ذوب مناسب است. برچسب گذاری روی بدنه باید شامل قطر، سری تولید، SN و استاندارد مرجع باشد.

انتخاب هیدرولیکی: DN بر اساس Q، شیب، n=0.009–0.010
انتخاب سازه ای: SN بر پایه عمق دفن، E' خاک، تراکم و بار زنده
مواد: HDPE (PE100) با توزیع دوده یکنواخت 2–3%
علامت گذاری: DN/ID، SN، استاندارد (مثلاً EN 13476 یا ISO 21138)، تاریخ

الزامات نصب: بستر، بکفیل و کنترل خیز

برای تحقق مقاومت ادعا شده، کیفیت اجرا حیاتی است. بستر باید یکنواخت، عاری از قلوه سنگ درشت و با ضخامت مناسب باشد. بکفیل جانبی دانه ای و تراکم پذیر، انتقال بار به خاک اطراف را بهینه می کند. پرکردن تا بالای تاج قبل از عبور ماشین آلات الزامی است. پس از گذشت دوره تثبیت، خیز اندازه گیری و ثبت شود.

بستر: ماسه/ریزدانه دانه بندی شده، ضخامت ≥ 100 میلی متر یا ≥ 1/10 DN
اندازه سنگدانه بکفیل: عموماً 4.75 تا 19 میلی متر (بدون لبه تیز)
تراکم: حداقل 90–95% پروکتور اصلاح شده در پهلوها
پوشش اولیه روی تاج: ≥ 300 میلی متر قبل از تردد تجهیزات
کنترل کیفیت: خیز اولیه 30–90 روز پس از نصب، هدف ≤ 5%

اتصالات و آب بندی مطمئن در شرایط سخت بهره برداری

اتصال نر–مادگی با واشر الاستومری EPDM مطابق EN 681-1 رایج است. روانکار مناسب و تمیزکاری محل اتصال برای جلوگیری از پیچش واشر ضروری است. آب بندی شبکه بر اساس EN 1610 با آزمون هوا یا آب صحت سنجی می شود. در قطرهای بالا، استفاده از کوپلرهای دو سر مادگی تقویت شده توصیه می شود.

نوع اتصال: نر–مادگی با واشر EPDM / کوپلر
استاندارد واشر: EN 681-1 (الاستومر برای آب و فاضلاب)
آزمون آب بندی خط: EN 1610 (مثلاً 0.5 bar برای بازه زمانی استاندارد)
تبدیل ها: رابط به منهول پلی اتیلن/بتنی با کفی آب بند

نگهداری، تمیزکاری و بازرسی دوره ای

بازرسی دوربینی (CCTV) خیز، جابجایی اتصالات و نفوذ ریشه را آشکار می کند. تمیزکاری با واترجت با فشار کنترل شده و نازل مناسب، بدون تماس سخت با دیواره داخلی انجام شود. ورود ابزار برشی فلزی بدون محدودکننده عمق توصیه نمی شود. در مسیرهای دارای شن، فواصل آبشویی کوتاه تر برنامه ریزی شود.

بازرسی: CCTV پس از بهره برداری و دوره ای (مثلاً سالانه/پس از نشست)
واترجت: فشار متعارف شبکه فاضلاب شهری ≈ 100–150 bar با نازل سازگار
اندازه گیری خیز: گیج مندرل یا پروفایل اسکن برای DNهای کوچک/بزرگ

طول عمر و هزینه چرخه عمر در محیط های خورنده

عدم خوردگی، وزن کم و سرعت نصب بالا، هزینه چرخه عمر را کاهش می دهد. در شبکه های فاضلاب شهری با گاز H₂S و محیط های شور، دوام عملیاتی بیش از 50 سال قابل حصول است. یکپارچگی هیدرولیکی به دلیل زبری ثابت و عدم رسوب گیری ساختاری پایدار می ماند.

عمر طراحی: ≥ 50 سال با مواد و نصب استاندارد
مزیت LCC: کاهش هزینه حمل، نصب و تعمیر نسبت به بتن مسلح

استانداردها و آزمون های مرجع برای لوله های کاروگیت پلی اتیلن

انطباق با استانداردهای بین المللی، معیار اطمینان از مقاومت در شرایط سخت است. در خرید عمده، گواهی نتایج آزمون ها و گزارش بازرسی شخص ثالث مطالبه شود.

طراحی/ساخت:
- EN 13476 (سیستم های دیوارساختاری پلی اتیلن/پلی پروپیلن)
- ISO 21138 (لوله های فاضلاب ساختار دار پلی اتیلن/پلی پروپیلن)
- ASTM F2306 / AASHTO M294 (لوله کاروگیت HDPE زهکشی)

آزمون ها:
- ISO 9969 (سفتی حلقوی SN)
- ISO 13968 (انعطاف پذیری حلقوی)
- EN 744 (مقاومت ضربه)
- ISO 13259 (آب بندی سیستم لوله و اتصال)
- EN 681-1 (خواص واشر EPDM)
- ISO 6964 (مقدار و یکنواختی دوده)

کاربردهای مناسب در شرایط سخت پروژه های آب و فاضلاب

شبکه های جمع آوری فاضلاب شهری با گازهای خورنده، زهکشی جاده و فرودگاه زیر بار ترافیک، انتقال پساب های صنعتی با ذرات ساینده، دفن عمیق در خاک های نرم یا شور، و مسیرهایی که نشست ناهمگون یا ریسک لرزه ای دارند، حوزه های عملکرد ممتاز لوله کاروگیت پلی اتیلن هستند.
